逆变器常用场效应管MOS选型参考[原厂技术指导]

一.什么叫逆变器？

       常规开关电源功能:将交流电能变换成直流电 <AC-DC变换> 。AC交流;DC直流。

逆变器的功能:将直流电能变换成交流电能，逆变开关电路,所以叫逆变器<DC-AC变换>。

直流输入:12V/24V/48V/96V/192V 交流输出: 220V 50Hz/115V 60Hz

       常见逆变器的种类：

       1.车载逆变器

       2.UPS不间断电源(在线式/后备式)

       3.EPS应急电源

       4.光伏离网逆变器

       主要参数简介：

       直流输入:常见12V/24V/48V;少有96V/192V 交流输出: 220V 50Hz/115V 60Hz

功率：300~3000W ；3.5KW-10KW

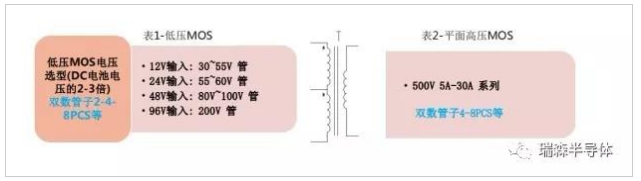

表1-低压MOS                                       表2-平面高压MOS

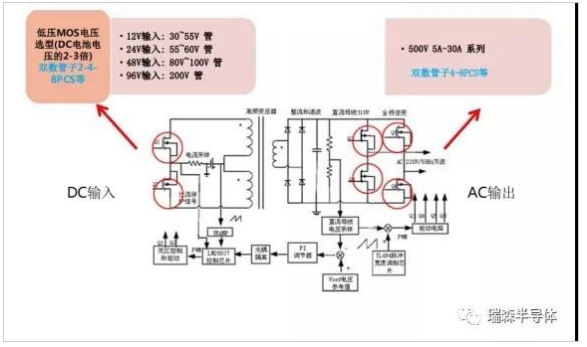

初级推挽拓扑架构                             次极逆变部分全桥拓扑架构

       二、逆变器应用的MOS选型参考：

       初级低压MOS：在基本工作电流和电压基础上选择2-3倍的管子，举例：工作电流3A，工作电压40V一般选择6A 80V以上

的管子。工程师还会考虑散热设计综合评估管子的Rds内阻/EAS雪崩能量/Vth开启电压/Ciss节电容数据等。

       次级平面高压MOS: 500V 5A-30A TO-220F/TO-3P/TO-247

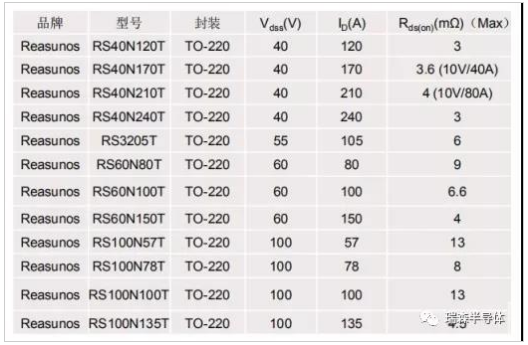

表1-低压MOS

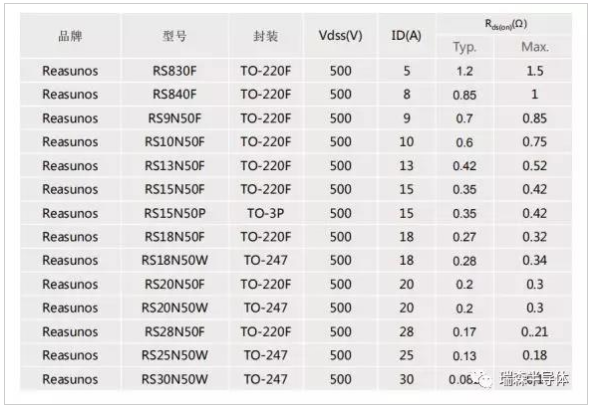

表2-平面高压MOS: 500V系列
