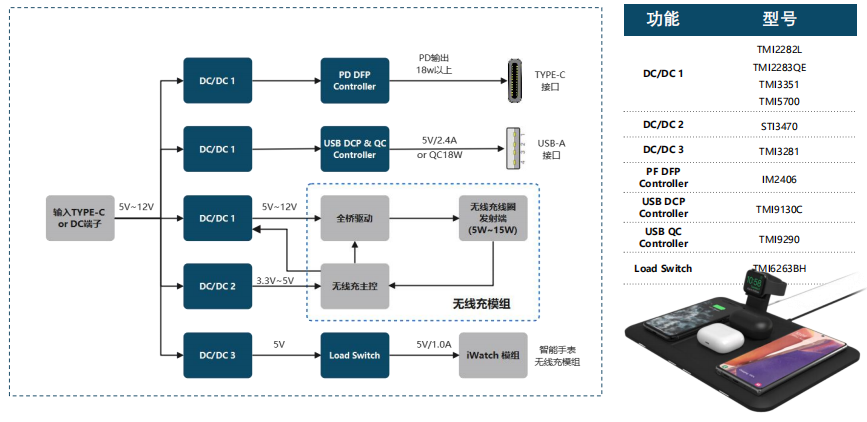

无线充框图与解决方案

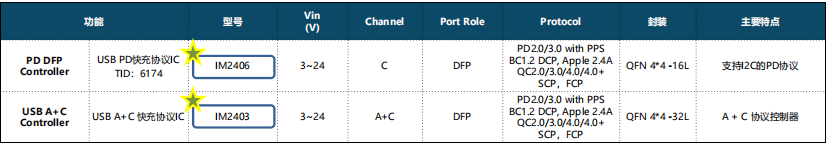

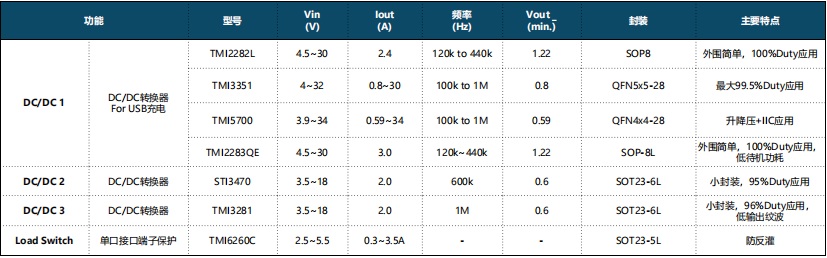

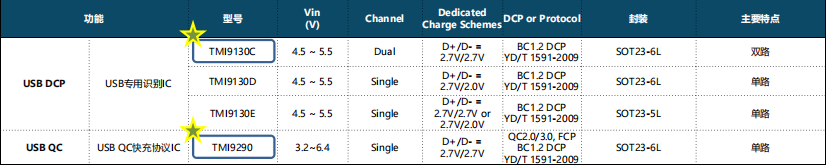

无线充物料BOM

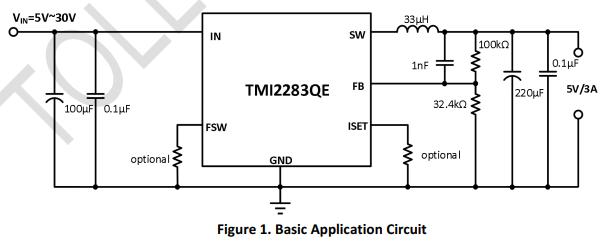

特色物料1：TMI2283QE 同步降压DC/DC
——低待机功耗、100%Duty、外围简单、恒功率输出，为20W快充赋能
产品特性：
Ø P-MOS + N-MOS 开关架构 Ø 保护机制
Ø 100% 占空比 Ø 输入电压范围: 4.5V to 30V l 输入OVP保护
Ø 3.5A 过流保护（@5V） l 输入UVLO保护
Ø 恒功率输出 For QC3.0 l 输出过流保护
Ø PFM + PWM 工作模式 l 输出短路保护
Ø 可调节的线损补偿功能 l 过温保护
Ø 开关频率：120kHz ~ 440kHz （默 认130KHz）

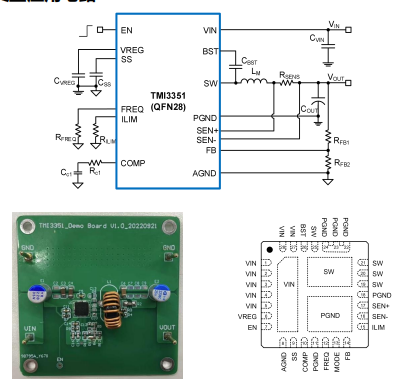

DCDC：TMI3351——集成 2-NMOS 的宽输入输出同步降压转换器
Ø 产品特性 Ø 应用
• 宽输入电压范围：4V~30V • USB供电电源
• 输出电压范围可调：0.8V~30V • 车充
• 峰值电流控制模式 • USB专用充电端口
• 集成两个13mΩ同步NMOS • Type-C扩展坞和适配器
• 可通过ILIM脚设置限流点 • 电脑外围设备
• 频率范围可调：100kHz~1MHz
• 外部可调软启动时间以减小开机输入电流过冲
• 轻载工作模式可选：FCCM或DCM
• 内部集成可调线补
• 支持99.5%占空比以实现输入输出低压差
• 输入欠压锁定
• 输出过流保护、输出短路保护、输出过压保护、过温保护
• 封装：QFN-28（5mm×5mm×0.75mm）

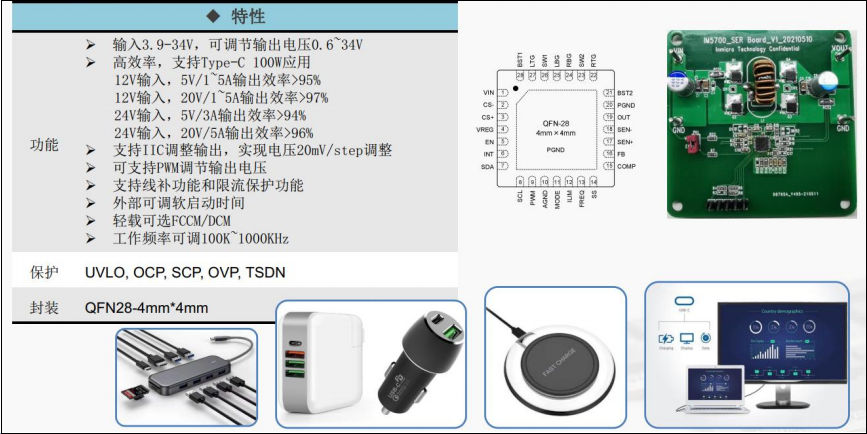

DCDC：IM5700——小封装，高效率，99.5%Duty，同步升降压控制器

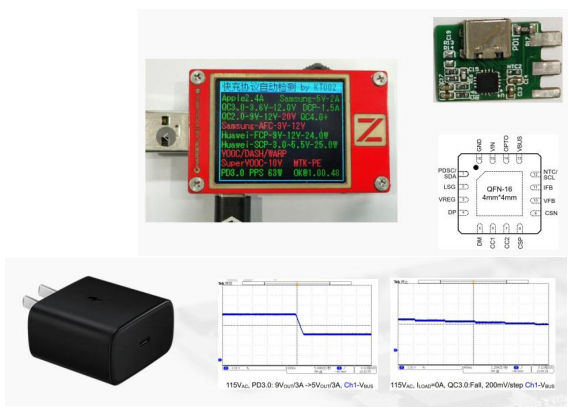

IM2406 USB PD协议
产品特性：
Ø 内建MCU和Flash
Ø 支持DFP(Source) 角色
Ø 支持：PD2.0，PD3.0 ，PPS（TID：6174） QC2.0/3.0/4.0/4.0+ BC1.2 DCP，Apple2.4A FCP，SCP，SC-V
Ø 内集成VCONN 电源
Ø 支持CV与CC控制
Ø 支持线损补偿功能
Ø 外部NMOS控制方式
Ø 支持I2C编程控制
Ø 可通过外部电阻选择PDO
Ø 外部NTC温度保护
Ø 小体积封装：QFN4*4 -16L
