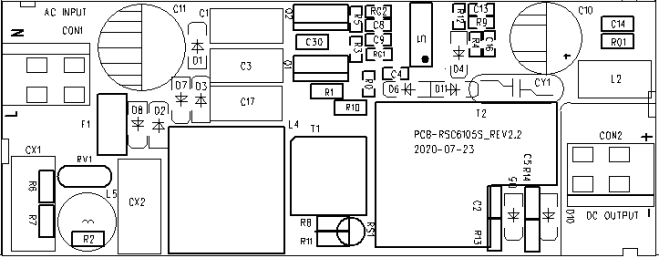

40W高p原边无频闪方案RSC6105S
RSC6105S是一款高性能LED恒流谐振模式控制器专为高效率半桥LLC变换器设计，最大150 KHz HB开关频率和高达600 V输入电压范围的无频闪ic。RSC6105S系列VCC电源工作电压范围为8V～20V，静态工作电流为720uA。那个芯片具有电流过零检测（ZCD）功能，可自动设置死区时间，防止MOSFET的高、低输出同时导通。该芯片可应用于教育照明，无频闪LED灯，无频闪挂灯
特点：
采用的是CS-CP PPFC+ LLC（电流源电荷泵+串联谐振）技术
隔离PSR恒流调节模式
互感线圈全波检测电流，提升效率120W>92.5%
实现高PF >0.96低THD<10%无频闪的效果
保护功能齐全（短路保护，开路保护，过温保护等）
芯片驱动能力强（直推MOS），提高了响应速度
线路方案简单，成本低
外置MOS拓展性强36W - 200W
特性：
LED电流、电压调节，无闪烁现象
PSR +/-5%一次侧，50%占空比，谐振半桥变频控制
自动死区时间控制和电容式保护
集成2mA高压启动电路
保护模式:
•过载
•空载
•超高温
低输出电容允许实时LED连接应用
非常低的输出电流纹波<2%
单级PFC LED
电源200W, Eff >91%驱动无闪烁
集成半桥式驱动
适用功率范围
THD优化确保低谐波失真高达200W (THD小于10% @AC 230V)
介绍：
RSC61XXS系列是一款高性能LED恒流谐振模式控制器，专为高效半桥LLC转换器设计，最大150 KHz HB开关频率和高达600V输入电压范围。
RSC61XX5S系列VCC电源电压工作范围为8V~20V，静态工作电流为720uA。该芯片具有电流过零检测(ZCD)功能，可自动设置死区时间，防止MOSFET输出高、低同时导通。
