REASUNOS瑞森MOS管选型指导： 超结MOSFET选型需规避的5要点

REASUNOS瑞森MOS管选型指导： 超结MOSFET选型需规避的5要点

      <1> EMI可能超标

      由于SJ-MOS拥有较小的寄生电容，造就了超级结MOSFET具有极快的开关特性。因为这种快速开关特性伴有极高的dv/dt和di/dt，会通过器件和印刷电路板中的寄生元件而影响开关性能。对于在现代高频开关电源来说，使用了超级结MOSFET，EMI干扰肯定会变大，对于本身设计余量比较小的电源板，在SJ-MOS在替换VDMOS的过程中肯定会出现EMI超标的情况。

      <2> 栅极震荡

      功率MOSFET的引线电感和寄生电容引起的栅极振铃，由于超级结MOSFET具有较高的开关dv/dt。其震荡现象会更加突出。这种震荡在启动状态、过载状况和MOSFET并联工作时，会发生严重问题，导致MOSFET失效的可能。

      <3> 抗浪涌及耐压能力差

      由于SJ-MOS的结构原因，很多厂商的SJ-MOS在实际应用推广替代VDMOS的过程中，基本都出现过浪涌及耐压测试不合格的情况。这种情况在通信电源及雷击要求较高的电源产品上，表现的更为突出。这点必须引起我们的注意。

      <4> 漏源极电压尖峰比较大

      MOSFET目前使用的客户主要是反激的电路拓扑，由于本身电路的原因，变压器的漏感、散热器接地、以及电源地线的处理等问题，不可避免的要在MOSFET上产生相应的电压尖峰。针对这样的问题，反激电源大多选用RCD SUNBER电路进行吸收。由于SJ-MOS拥有较快的开关速度，势必会造成更高的VDS尖峰。如果反压设计余量太小及漏感过大，更换SJ-MOS后，极有可能出现VD尖峰失效问题。

      <5> 纹波噪音差

      由于SJ-MOS拥有较高的dv/dt和di/dt，必然会将MOSFET的尖峰通过变压器耦合到次级，直接造成输出的电压及电流的纹波增加。甚至造成电容的温升失效问题的产生。

总之：超结MOSFET优缺点都是比较突出，需要工程师平衡各项参数最优化；同时MOSFET在发展，损耗会越来越低，电源方案只会向更高效率和更小体积发展。

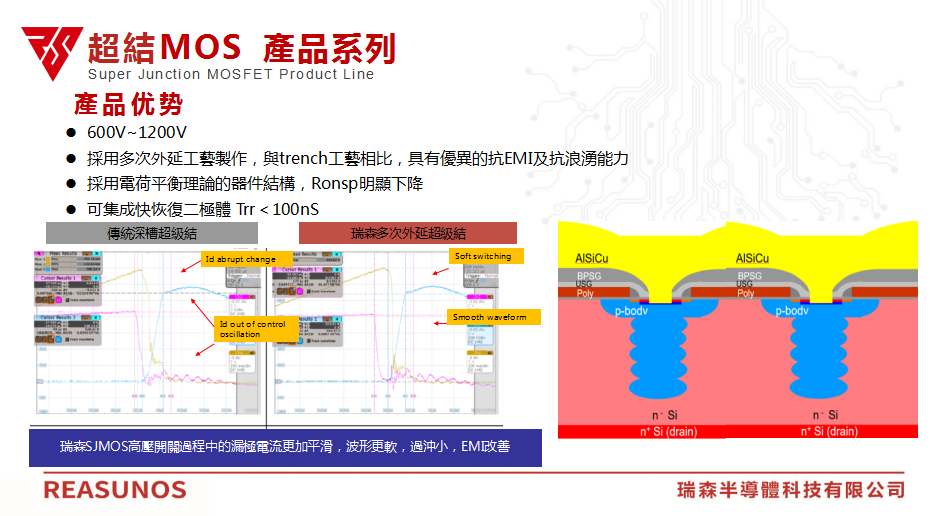

REASUNOS瑞森超结MOSFET产品介绍：
