教育照明的国家标准
国家标准： 国标GB／T 36876－2018 教育照明对频闪，眩光，色温、 照度显指、均匀度，均有要求 其中，无频闪要求频闪係数<1.15 瑞森频闪係数<1
LED驱动去频闪几种方式以及特点说明比对
• 小于5W PF=0.5的方案 通过电解滤波储能去除频闪
特点 ：线路简单，纹波做到小于2%，光波动幅度小于3.2%，不能满足大于5W以上。
• 5-15W PF>0.9的方案 单级APFC+去频闪
特点 ：线路简单，纹波做到小于2%，光波动幅度小于3.2%，输出电流一般小于800mA,效率会降低2%左右，发热大。
• 10-25W PF=0.8的方案 填穀电路无频闪
特点 ：线路简单，纹波做到小于10%， PF=0.8，谐波大无法满足大功率25W以上认证的要求。
• 25-50W PF>0.96的方案 APFC+反激线路两级方案
特点 ：线路複杂，纹波做到小于1%，光波动幅度小于3.2%，实现大电流大功率无频闪。
• 36-150W PF>0.96的方案 单级 PPFC +LLC串联谐振单级方案
特点 ：新型线路简单，纹波做到小于1%，光波动幅度小于1%，实现大电流大功率无频闪。

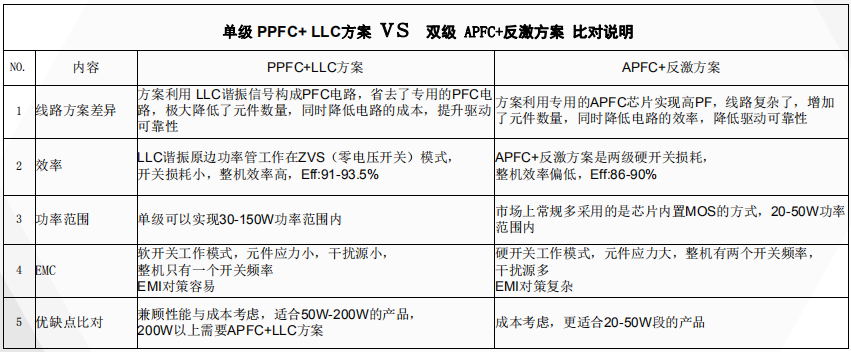

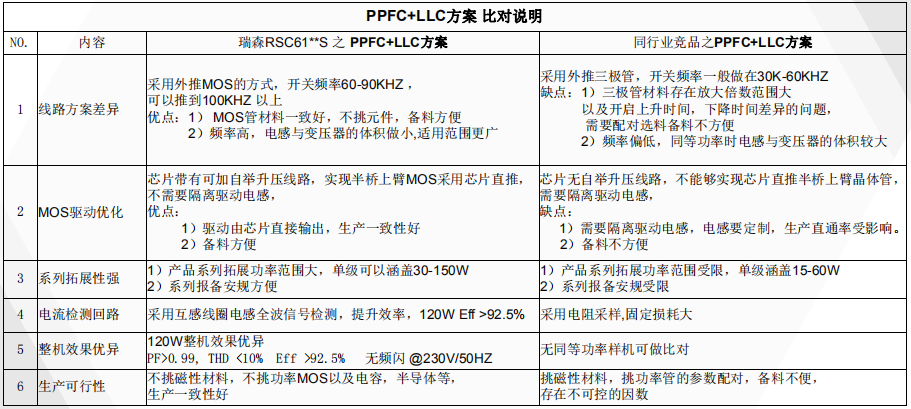

竞品方案对比
瑞森高PF无频闪驱动IC
产品型号 RSC61**S 系列 封装 SOP-14
採用的是 CS-CP PPFC+ LLC (电流源电荷泵 +串联谐振)技术
隔离PSR 恒流调节模式
互感线圈全波检测电流，提升效率 120W>92.5%
实现高PF >0.96 低THD<10% 无频闪的效果
保护功能齐全 （短路保护，开路保护，过温保护等）
晶片驱动能力强 (直推MOS），提高了响应速度；
线路方案简单，成本低
外置MOS拓展性强 36W - 200W
瑞森高PF无频闪驱动IC方案- PPFC的工作原理

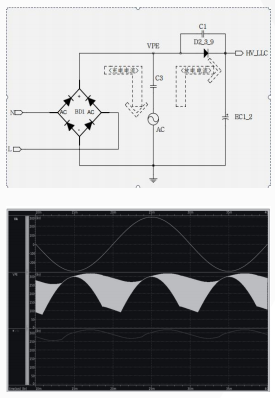

PPFC的元件组成 ：由电容EC1-2、谐振电容C3、电容C1、二极体 D2_3_9以及整流桥二极体DB1构成 的PFC电路，其工作原理如下： 如图所示（1）AC信号为LLC振盪的电压信号时，当整流桥输出电压VPE 高于HV_LLC的输出电 压时，二极体D2导通，整流桥输出电压VPE直接给 电容EC1充电，为LLC谐振环路供电。而当VPE的电压低于HV_LLC时， VPE在AC为低电平时给谐振电容C3充电，VPE在AC为高电平 时，谐振电 容C3将VPE的电平抬高，使得整流桥二极体DB1关断，而二极体D2导通， 谐振电容 C3为电容EC1充电。（2）AC信号为LLC谐振的高频振盪信号时， VPE将高频振盪信号断续地为电容EC1充 电，拓展了VPE为HV_LLC充电 的时间，从而提高了PFC参数。电容C1在二极体D2关断时 与谐振电容C3 串联，闭环了LLC谐振环路构成工作回路。（下图为PFC电路工作时波 形图）
瑞森高PF无频闪驱动IC - RSC6112S案例

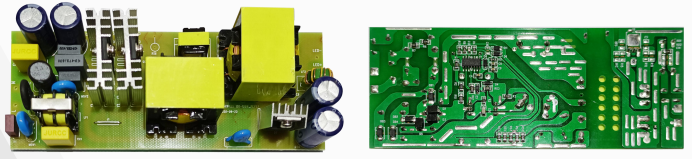

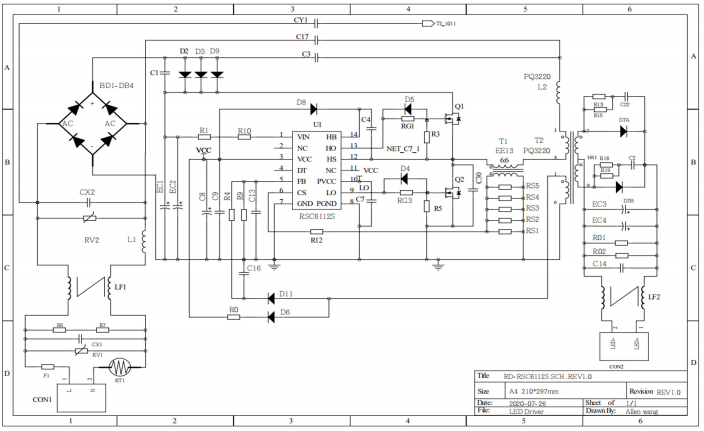

应用案例 RSC6112S 120W
规格要求：AC INPUT 220-240V/50HZ (190-264V 50HZ) DC OUTPUT 100-110V 1050 mA
单面板尺寸 L146*W58*H24 浪涌 4KV EMI （方案可以实现配灯珠范围10C-40C/5B-50B ;30-120V/600-4000mA)
