SIM7800模块,C-V2X车载通信模块

SIM7800模块可支持GSM，TD-SCDMA，CDMA，WCDMA，LTE-TDD和LTE-FDD。C-V2X车载通信模块详细的频段描述请参考下表：

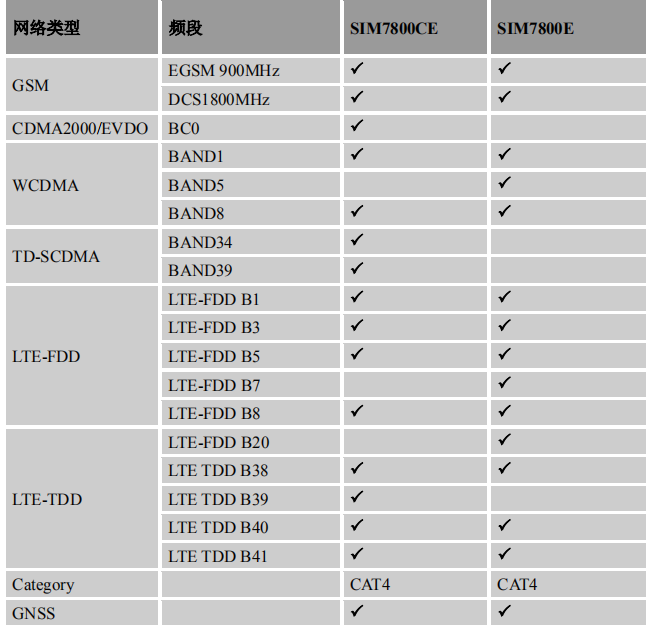

表 1：SIM7800 模块频段列表

SIM7800E是一款多频段LTE-TDD / LTE-FDD / HSPA +和双频段GSM / GPRS / EDGE汽车级模块，支持LTE CAT4（下行链路最高速率为150Mbps，上行链路数据传输最高速率为50Mbps）。

SIM7800E是根据IATF 16949：2016质量管理体系设计和制造的，它针对IoV（车联网）应用。

它具有强大的扩展能力，该模块为客户的应用提供了极大的灵活性和易于集成的能力，并且其出色的ESD和EMI保护性能确保了在恶劣环境下的强大稳定性。

模块的尺寸34*40*3.1 mm，可以满足M2M应用的要求，例如车载，计量，追踪系统，安防，路由，无 线POS，移动计算设备，PDA，平板电脑等。

SIM7800共提供282个引脚，其全部为LGA的引脚。本文将针对所有的功能引脚展开介绍。SIM7800包 含的接口有，带OTG功能的USB2.0，SGMII，HSIC，数字音频（I2S，PCM），模拟音频（可选），SD卡 接口，SDIO接口，多个UART接口，SPI接口，I2C接口，多个ADC和GPIO接口，主天线，分集天线和GNSS 天线等
